汽水混合加热器
更新：2021-12-25 00:31:20 点击：
SQS汽水混合加热器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于采暖、空调中加热系统。
详情
汽水混合加热器介绍:
SQS汽水混合加热器是一种装设于管道上直接式加热设备，具有热效率高、噪声低、安装简单、不占空间等特点，广泛应用于采暖、空调中加热系统。
原理:
该产品结构如图所示，核心部件为拉法尔喷管，从喉口喷入的水流与从斜孔喷入的蒸汽充分混合后流出，生产热水。蒸汽和水在高速流动中混合，无噪音、无振动。
性能特点:
该产品可用于空调采暖、卫生热水的加热系统，根据实际水流量的蒸汽耗量选用混合器；
1、汽水混合器未通入蒸汽时，额定流量下水头损失为5mH2O，通入蒸汽后水头损失可按1m H2O考虑；
2、蒸汽压力大于水压0.05MPa以上；
3、用于生活热水系统时应设置中间水箱，不能直接进入淋浴器，防止意外事故发生；
4、适宜安装在水泵的吸水侧。
| QSH | -4 | -6 | -8 | -10 | -12 | -16 | -20 | -24 | -32 | -40 | -48 |
| 额定流量（m3/h） | 1.2 | 2.5 | 4.5 | 7 | 10 | 18 | 25 | 35 | 60 | 105 | 165 |
| 工作压力（MPa） | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.2 | 1.2 | 1.2 | 1 | 1 | 1 |
| 净重（kg） | 10 | 10 | 25 | 25 | 25 | 75 | 75 | 75 | 300 | 300 | 300 |
| 运行重量（kg） | 18 | 18 | 40 | 40 | 40 | 118 | 118 | 118 | 500 | 500 | 500 |
| 噪声（dB） | ≤65 | ≤65 | ≤65 | ≤65 | |||||||

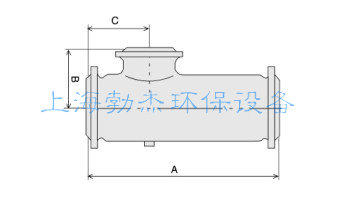

| A（mm） | 240 | 360 | 660 | 1200 | |||||||
| B（mm） | 105 | 130 | 170 | 300 | |||||||
| C（mm） | 105 | 130 | 220 | 450 | |||||||
| 水侧法兰 | DN40 | DN65 | DN125 | DN250 | |||||||
| 汽侧法兰 | DN40 | DN65 | DN125 | DN250 | |||||||
安装与使用:
1．可水平安装，也可以竖直向上安装，蒸汽入口应向上或水平；
2．前后装设阀门、压力表及温度计，以便于观察和调节混合器工作状况；
3．启动时，应先通水，再通汽；停机时，先关断汽源，再断水。

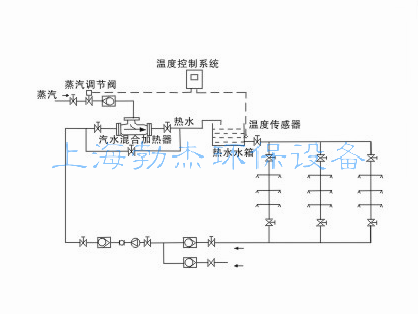

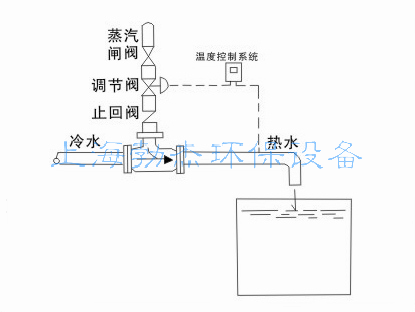

汽水混合加热器典型应用:
