PP罐用喷射混合器

PP罐用喷射混合器

更新:2021-05-12 10:38:21      点击:
SGP系列罐用喷射式混合器是一种用于混合和翻转液体的新型、高效喷射泵,其主要用于容器、贮存罐和中和池,如油品调合,酸碱中和反应等工艺,实为理想的混合设备。
详情

PP罐用喷射混合器产品特性:


   SGP系列罐用喷射式混合器是一种用于混合和翻转液体的新型、高效喷射泵,其zui大优点在于:可靠、简洁、投资少、无须保养、无混合死角、价格低廉。

    其主要用于容器、贮存罐和中和池,如油品调合,酸碱中和反应等工艺,实为理想的混合设备。


工作原理:

   从喷嘴中喷出的液流以高速度在其锥形入口内形成低压,从而从罐中吸附并带动一股液流,使其加速,在混合器内高度涡漩,产生了一个内部混合的混合液。在喷射式混合器出口处,这种混合速度部分被转换成压力,使从混合器中喷出的混合液成圆锥状扩散,并将其周围的液体带动起来,达到罐内液体混合、中和的目的。

   如果一个或几个SGP系列位置排列正确的话,在罐中就产生了一个三维射流,它把整个罐内的物质进行均匀混合,而不产生旋转的运动。


PP罐用喷射混合器型号标注:

     材质:碳钢A,b不锈钢B 聚丙烯P,聚四氟乙烯F4

     连接方式:螺纹—R,法兰—F

     尺寸号:1、2、3、4、5、6、7

     罐用喷射混合器:GP

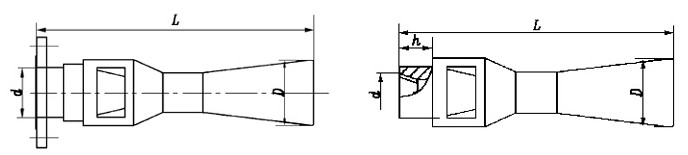

连接尺寸:
           法兰连接的

型号尺寸 SGP-1-F SGP-2-F SGP-3-F SGP-4-F SGP-5-F SGP-6-F SGP-7-F
d 20 25 40 40 50 80 100
L 205/170 255/220 300/265 380/345 440/400 570/495 660/610
D 52/50 60/60 75/70 85/80 100/90 125/120 160/150

            螺纹连接的

型号尺寸 SGP-1-R SGP-2-R SGP-3-R SGP-4-R SGP-5-R SGP-6-R SGP-7-R
d Rc3/4 Rc1 Rc1 1/2 Rc1 1/2 Rc2 Rc3 Rc4
L 170 220 265 345 400 520 610
h 20 25 24 24 30 33 40
D 52/50 60/60 75/70 85/80 100/90 125/120 160/150

注:表中斜线下方尺寸为材质不锈钢或塑料混合器

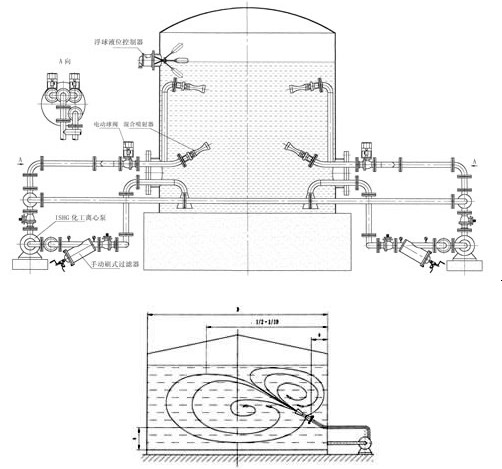

 PP罐用喷射混合器安装示例图:
