祥解蒸汽气液分离器原理及结构
汽水分离器就是把气体中的液滴分离出来，聚于底部由排液口排出，使干燥的气体由出口排出。气体的介质可以是蒸汽、压缩空气、沼气等，所以汽水分离器也称汽液分离器、蒸汽脱水器、空气净化器等多种叫法。按结构分类大概分四种：1.档板式(折流式)。2.离心式(旋流式)。3.离心板板式。4.滤芯式(过滤型).我们可以从下图先来了解下汽水分离在蒸汽系统中的工作情况:
从动画中我们可以清楚的知道汽水分离器的重要作用，对于压缩空气或沼气系统和图中的蒸汽系统并没有太大的区别，原理都是一样。图中使用的是档板式的汽水分离器，接下来我们来了解下档板式汽水分离器的工作原理:

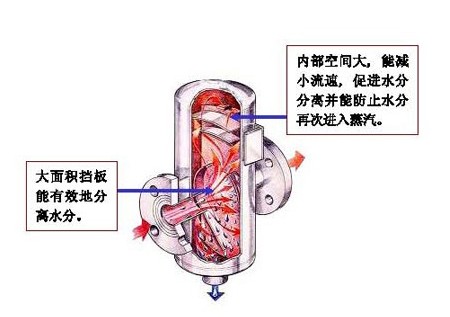

档板式汽水分离器(图1)通过五级分离--降速、离心、碰撞、变向、凝聚等过程，除去介质中的液态介质，达到净化的作用。挡板式由很多挡板构成，流体在分离器内多次改变流动方向，由于悬浮的水滴有较大的质量和惯性，当遇到挡板流动方向改变时，干蒸汽可以绕过挡板继续向前，而水滴就会积聚在挡板上，汽水分离器有很大的通流面积，减少了水滴的动能，大部分都会凝聚，最后落到分离器的底部，通过排水阀排出。

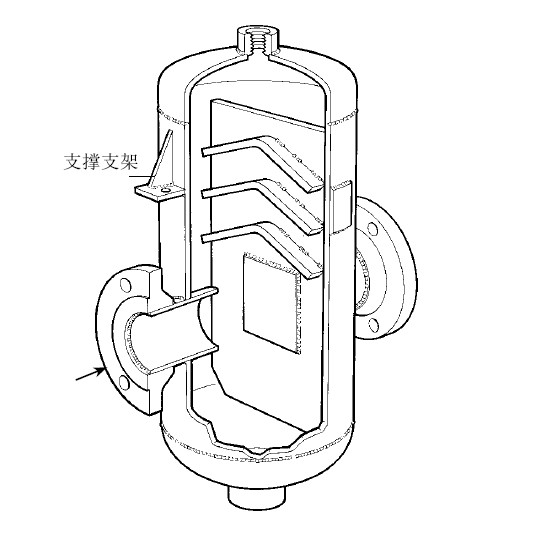

图 1
图1所示的汽水分离器也称之为折流式汽水分离器，折流式的结构因为档板多，汽体多向变换流动，分离出的小分子液滴越多，同时内部空间大，流速降低，使小分子液滴有足够的时间凝聚成较大液滴，而不至于被汽体重新带走形成二次蒸汽。由于比重不同，大液滴会落于底部由排水阀排出。
档板式汽水分离器有多种做法，折流式结构也称迷宫式结构，一般所说的档板式汽水分离器普遍黙认为图2这种结构，相对于折流式来说，由于档板数量少，排列也不同，汽体只做单一的碰撞、降速，只有三四次的变向流动，所以分离效果会差些.
图2
挡板式汽水分离器在较大的流速范围内可以保持很高的分离效率,研究表明，挡板式分离器在10m/s 到30m/s的流速之间分离效率可接近100%,且对于蒸汽系统来说流速越快，碰撞力越大，分离效果越好，达到100%并非没可能.也可根据工况选择多台串联使用，分离效率也可接近100%。
附上档板式的尺寸以便选型:
|
型号 |
口径 |
外形尺寸mm |
|
|
|
处理量m3/min |
排污口尺寸 |
|
|
|
E |
F |
G |
H |
|
|
|
BJAS |
DN32 |
280 |
400 |
133 |
330 |
6 |
自动放水阀 |
|
BJAS |
DN50 |
400 |
600 |
159 |
360 |
18 |
自动放水阀 |
|
BJAS |
DN65 |
400 |
600 |
159 |
360 |
18 |
自动放水阀 |
|
BJAS |
DN80 |
510 |
760 |
219 |
420 |
42 |
自动放水阀 |
|
BJAS |
DN100 |
580 |
850 |
273 |
480 |
60 |
自动放水阀 |
|
BJAS |
DN125 |
580 |
850 |
273 |
480 |
60 |
自动放水阀 |
|
BJAS |
DN150 |
650 |
990 |
426 |
630 |
120 |
自动放水阀 |
|
BJAS |
DN200 |
630 |
1040 |
426 |
630 |
150 |
自动放水阀 |
|
BJAS |
DN250 |
770 |
1180 |
478 |
680 |
200 |
自动放水阀 |
|
BJAS |
DN300 |
840 |
1300 |
630 |
830 |
400 |
自动放水阀 |
|
BJAS |
DN400 |
1180 |
1910 |
820 |
1090 |
600 |
自动放水阀 |
