BJAS双挡板式蒸汽分离器
更新：2021-05-17 22:09:58 点击：
BJAS双挡板蒸汽汽液分离器原理是大量含水的蒸汽或压缩空气进入汽水分离器，并在其中以离心向下倾斜式运动；夹带的水份由于速度降低而被分离出来；被分离的液体流经自动疏水阀排出，干燥清洁的蒸汽从分离器出口排出。
详情
BJAS双挡板式蒸汽分离器介绍:
BJAS型气液分离器采用双层档板结构，使蒸汽或压缩空气能更加撤底的汽水分离，分离效率高达99%.
档板式除水器又名气水分离器、汽水分离器、油水分离器，主要用于压缩空气、蒸汽、甲烷等介质的除水除油，根据结构不同可分为离心式、挡板式、离心加挡板式等。
上海勃杰环保专业生产各种气液分离器、汽水分离器等,有离心式结构、档板式结构、滤芯式结构、重力式结构等多种产品，适用于各种气体工况.

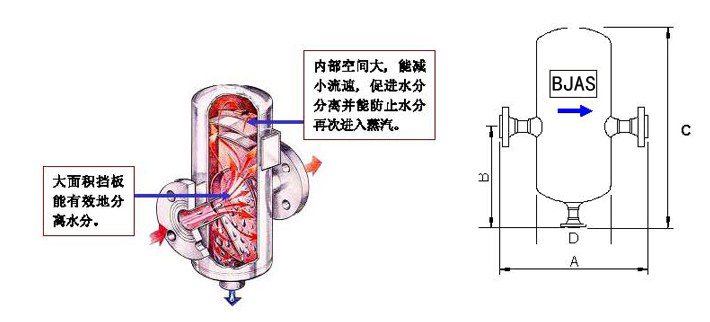

BJAS双挡板蒸汽汽液分离器结构图:
BJAS双挡板蒸汽汽液分离器尺寸：
| 规格 | 设计压力（MPa） | 外型尺寸 | 重量（Kg） | 容量（L） | |||||||||
| A | B | C | D | E | F | G | H | J | K | ||||
| DN15 | 1.6 | 350 | 200 | 450 | 108 | 120 | 1” | 1/2” | 121 | 148 | 30 | 11 | 2 |
| DN20 | 1.6 | 350 | 200 | 450 | 108 | 120 | 1” | 1/2” | 121 | 148 | 30 | 12 | 2 |
| DN25 | 1.6 | 350 | 220 | 500 | 159 | 120 | 1” | 1/2” | 95 | 213 | 30 | 20 | 6 |
| DN32 | 1.6 | 350 | 220 | 500 | 159 | 120 | 1” | 1/2” | 95 | 213 | 30 | 22 | 6 |
| DN40 | 1.6 | 360 | 220 | 500 | 159 | 120 | 1” | 3/4” | 100 | 213 | 30 | 23 | 6 |
| DN50 | 1 | 420 | 252 | 638 | 219 | 159 | 1” | 3/4” | 100 | 263 | 30 | 40 | 18 |
| DN65 | 1.6 | 420 | 252 | 638 | 219 | 159 | 1” | 3/4” | 100 | 263 | 30 | 47 | 18 |
| 2.5 | 420 | 252 | 638 | 219 | 159 | 1” | 3/4” | 100 | 263 | 30 | 49 | 18 | |
| DN80 | 1.6 | 523 | 332 | 735 | 273 | 145 | 2” | 3/4” | 125 | 368 | 30 | 80 | 33 |
| 2.5 | 523 | 332 | 735 | 273 | 145 | 2” | 3/4” | 125 | 368 | 30 | 88 | 33 | |
| DN100 | 1.6 | 574 | 337 | 795 | 324 | 163 | 2” | 3/4” | 125 | 384 | 40 | 98 | 51 |
| 2.5 | 574 | 337 | 795 | 324 | 163 | 2” | 3/4” | 150 | 384 | 40 | 106 | 51 | |
| DN125 | 1.6 | 656 | 310 | 843 | 356 | 230 | 2” | 3/4” | 150 | 416 | 44 | 115 | 67 |
| 3 | 656 | 310 | 843 | 356 | 230 | 2” | 3/4” | 150 | 416 | 44 | 134 | 67 | |
| DN150 | 1.6 | 706 | 347 | 935 | 406 | 246 | 2” | 3/4” | 150 | 466 | 60 | 154 | 96 |
| 3 | 706 | 347 | 935 | 406 | 246 | 2” | 3/4” | 150 | 466 | 60 | 172 | 96 | |
| DN200 | 0.6 | 850 | 460 | 1200 | 500 | 372 | 2” | 2” | 175 | 560 | 60 | 275 | 185 |
| 1.6 | 850 | 460 | 1200 | 500 | 372 | 2” | 2” | 175 | 560 | 60 | 280 | 185 | |
| 3 | 850 | 459 | 1200 | 500 | 372 | 2” | 2” | 175 | 568 | 60 | 280 | 230 | |
| DN250 | 0.6 | 950 | 615 | 1580 | 600 | 530 | 2” | 2” | 175 | 688 | 72 | 475 | 333 |
| 1.6 | 950 | 615 | 1580 | 600 | 530 | 2” | 2” | 175 | 688 | 72 | 475 | 333 | |
| 3 | 960 | 615 | 1580 | 600 | 530 | 2” | 2” | 175 | 698 | 72 | 475 | 333 | |
| DN300 | 0.6 | 1000 | 740 | 1700 | 600 | 540 | 2” | 2” | 200 | 688 | 72 | 500 | 330 |
| 1.6 | 1000 | 740 | 1700 | 610 | 540 | 2” | 2” | 200 | 688 | 72 | 500 | 330 | |
| 3 | 1010 | 740 | 1700 | 610 | 540 | 2” | 2” | 200 | 698 | 72 | 500 | 330 | |
| DN350 | 0.6/1.6/3.0 | 1100 | 754 | 1800 | 700 | 525 | 2” | 2” | 200 | 816 | 72 | 550 | 537 |
| DN150 | 1.6 | 970 | 490 | 1260 | 620 | 372 | 2” | 2” | 175 | 764 | 72 | 303 | 290 |
| DN250 | 1.6 | 1175 | 615 | 1500 | 824 | 440 | 2” | 2” | 175 | 980 | 108 | 630 | 535 |

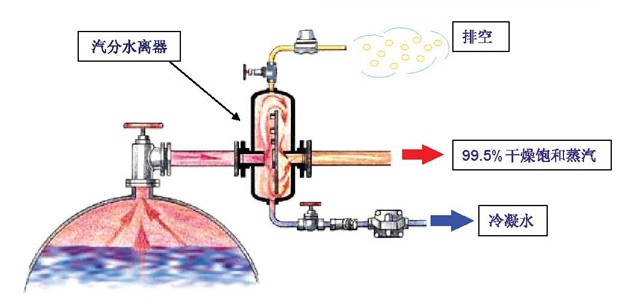

BJAS双挡板式蒸汽分离器安装示例：
