SK静态混合器选型流量表
2021-05-14 22:17:59 点击：

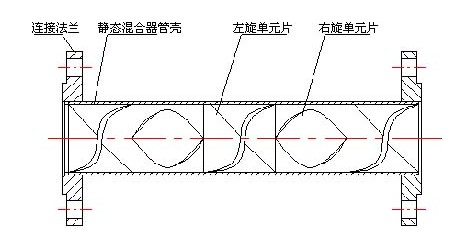

SK型静态混合器又称单螺旋形静态混合器，它的单元是扭转180°或270°的螺旋板，安装入管壳时相邻的螺旋板分别为左旋和右旋。
标准的SK型静态混合器其水力直径是混合器直径的1/2。即分隔号前的数字表示水力直径，分隔号后的数字表示公称直径。下面给出的是部分常用规格，表中所列参考流量是指普通粘度液体相混合时的流量，不适用于气体和高粘度液体。对气体、高粘度液体和气/液体系需另经专门的设计计算。
| 规 格 | SK-5/10 | SK-7.5/15 | SK-10/20 | SK-12.5/25 | SK-16/32 |
| 公称直径 mm | 10 | 15 | 20 | 25 | 32 |
| 参考流量m3/h | 0.18-0.4 | 0.4-0.7 | 0.7-1.3 | 1.1-2.0 | 1.8-3.3 |
| 规 格 | SK-20/40 | SK-25/50 | SK-32.5/65 | SK-40/80 | SK-50/100 |
| 公称直径 mm | 40 | 50 | 65 | 80 | 100 |
| 参考流量m3/h | 2.8-5.2 | 4.4-8.1 | 7.4-13.7 | 11.2-20.8 | 17.5-32.5 |
| 规 格 | SK-62.5/125 | SK-75/150 | SK-100/200 | SK-125/250 | SK-150/300 |
| 公称直径 mm | 125 | 150 | 200 | 250 | 300 |
| 参考流量m3/h | 27.3-50.8 | 39.4-73.1 | 70-130 | 109-203 | 158-293 |
| 规 格 | SK-200/400 | SK-225/450 | SK-250/500 | SK-300/600 | SK-350/700 |
| 公称直径 mm | 400 | 450 | 500 | 600 | 700 |
| 参考流量m3/h | 280-520 | 354-658 | 438-813 | 630-1170 | 858-1590 |
